具有延迟和报警的高低压切断

　　该电路可保护电视机、空调、冰箱等昂贵设备免受高电压和低电压的影响。如果供电电压异常（过高或过低），电路会自动切断负载。当主电源恢复时，该电路还会发出声音。

　　一般情况下，这类应用中会使用稳压器来维持恒定的交流电压。然而，由于交流电源异常，稳压器中的继电器会不断地接通和断开。继电器的频繁接通或断开会缩短电器和稳压器本身的使用寿命。因此，最好使用这个项目来控制电器，而不是使用昂贵的稳压器。

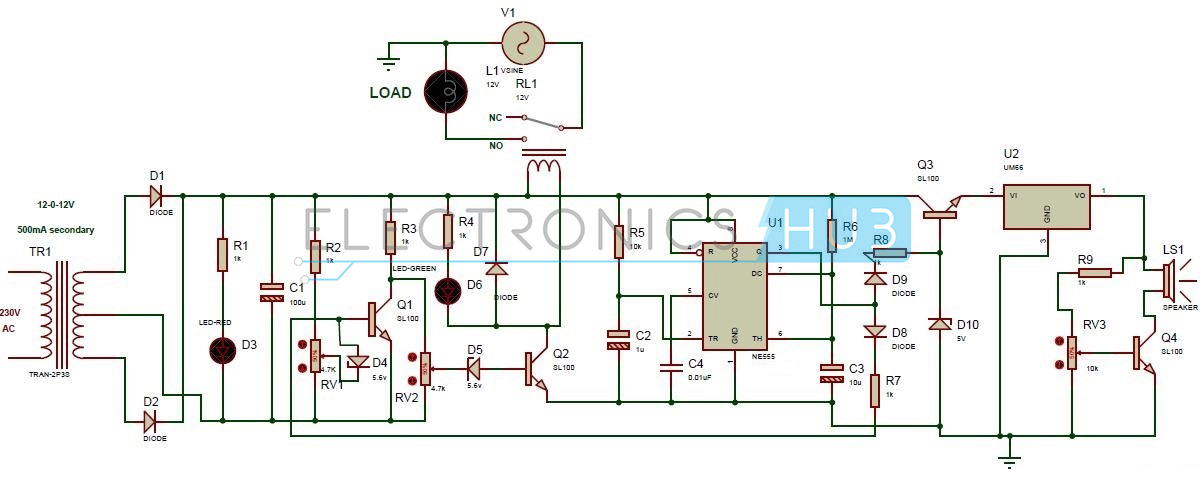

　　当电源电压较高时，齐纳二极管 D4 阴极的直流电压大于 5.6V。因此，晶体管 Q1 导通，晶体管 Q2 关断。因此，继电器 RL1 断开，负载处于关断状态。

　　在低电源电压条件下，晶体管 Q1 进入导通状态，晶体管 Q2 关断，负载处于关断状态。

　　当正常交流电源供电时，齐纳二极管 D4 阴极的直流电压小于 5.6V，此时晶体管 Q1 处于关断状态。因此，晶体管 Q2 处于导通状态，从而通过绿色 LED 指示灯将负载切换至导通状态。

　　断电后恢复供电时，555 定时器 IC 变为低电平，从而触发 555 定时器 IC。555 定时器集成电路的输出通过晶体管 Q3 使音响集成电路工作，同时，由于 555 定时器的输出连接到晶体管 Q1 的基极，晶体管 Q1 进入导通状态，导致晶体管 Q2 关断。这样，继电器就关闭了负载。

　　在该电路中，555 定时器被配置为单稳态工作模式。在该电路中，4 脚和 8 脚短路，以避免突然复位。555 定时器输出信号的脉冲宽度约为 10 秒。该输出信号驱动扬声器。

　　由于使用了 UM66 集成电路，当电源恢复时，扬声器会发出悠扬的声音。扬声器的音量可通过 POT RV3 控制。

　　齐纳二极管 D4 和晶体管 Q1 用于比较输入电压。晶体管 Q2 根据晶体管 Q1 的输出切换负载。二极管 D1 和 D2 用于整流。电容器 C1 用于过滤输入交流纹波。
